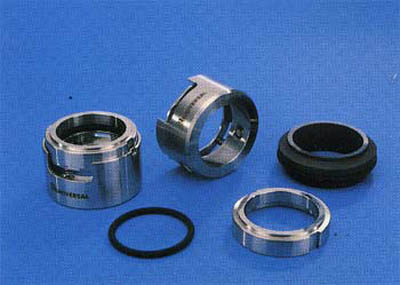

LES GARNITURES MECANIQUES M27N



  LES GARNITURES MECANIQUES M27N



La surface d'étanchéité est changeable, toutes les combinations de matériel sont possibles.

Il y a la facilité des pièces de rechange.

La serrure de l'élément stable intégrée empêche l'ouverture de garniture mécanique et le glissage d'axiel de l'élément tournant.

Il y a la tolérance corrosive jusqu'à 2,5 mm aux rings à carbone stable.

La limitation du mouvement de ressort empêche la corrosion de surface.

La conduction de torque par pimme permet l'adaptation et le mouvement complet de la surface d'étanchéité même aux petites fuites centrales.

La garniture mécanique peut être appliqué à plusieurs ressorts.





Les limites d'opération :



Di : 10 - 80 mm   /   P1 : 10 Bar   /    t : - 20 ... 220°C   /   Vg : 20 m/sn


Di Da D L l
18 33 33 45.5 19.5
20 35 35 45.5 19.5
22 37 37 45.5 19.5
24 39 39 48.0 19.5
25 40 40 48.0 19.5
28 43 43 48.0 19.5
30 45 45 50.5 19.5
32 47 47 50.5 19.5
33 48 48 50.5 19.5
35 50 50 50.5 19.5
38 55 56 53.0 22.0
40 57 58 53.0 22.0
43 60 61 53.0 22.0
45 62 63 53.0 22.0
48 65 66 53.0 22.0
50 67 70 55.5 23.0
53 70 73 55.5 23.0
55 72 75 55.5 23.0
58 79 78 60.5 23.0
60 81 80 60.5 23.0
63 84 83 60.5 23.0
65 86 85 60.5 23.0
68 98 90 60.5 26.0
70 91 92 68.0 26.0
75 99 97 68.0 26.0
80 104 105 68.2 26.2
85 109 110 68.2 26.2
90 114 115 73.2 26.2
95 119 120 73.2 26.2
100 124 125 73.2 26.2
105 138 134.3 77.0 47.0
110 143 140.3 77.0 47.0
115 148 148.3 77.0 47.0
120 153 150.3 77.0 47.0
125 158 154.3 77.0 47.0
130 163 158.3 77.0 47.0
135 168 164.8 77.0 47.0
140 173 168.3 77.0 47.0
145 178 173.3 77.0 47.0
150 183 180.3 77.0 47.0
