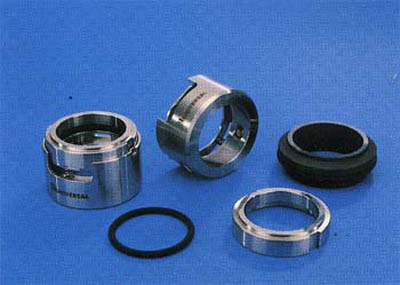

LAS EMPAQUETADURAS MECANICAS M 27N
Disponibles todas las combinaciones de materiales para la superficie de impermeabilidad
Existe la facilidad de repuesto de las piezas
La cerradura fija integrada impide la desviacion axial del elemento rodante y la abertura de la empaquetadura mecanica
Existe tolerencia de desgasto hasta 2,5 mm en los anillos de carbon fijos
La limitacion del movimiento del resorte evita desgasto execivo de la superficie
El transferimiento de torsion con espiga, impide la movimentacion y la adoptacion de la superficie de impermeabilidad aunque en caso de desviaciones pequenas al centro
La empaquetadura puede aplicarse con multi resortes
Limitaciones de funcionamiento:
Di : 10 - 80 mm / P1 : 10 Bar / t : - 20 ... 220°C / Vg : 20 m/sn
Di Da D L l
18 33 33 45.5 19.5
20 35 35 45.5 19.5
22 37 37 45.5 19.5
24 39 39 48.0 19.5
25 40 40 48.0 19.5
28 43 43 48.0 19.5
30 45 45 50.5 19.5
32 47 47 50.5 19.5
33 48 48 50.5 19.5
35 50 50 50.5 19.5
38 55 56 53.0 22.0
40 57 58 53.0 22.0
43 60 61 53.0 22.0
45 62 63 53.0 22.0
48 65 66 53.0 22.0
50 67 70 55.5 23.0
53 70 73 55.5 23.0
55 72 75 55.5 23.0
58 79 78 60.5 23.0
60 81 80 60.5 23.0
63 84 83 60.5 23.0
65 86 85 60.5 23.0
68 98 90 60.5 26.0
70 91 92 68.0 26.0
75 99 97 68.0 26.0
80 104 105 68.2 26.2
85 109 110 68.2 26.2
90 114 115 73.2 26.2
95 119 120 73.2 26.2
100 124 125 73.2 26.2
105 138 134.3 77.0 47.0
110 143 140.3 77.0 47.0
115 148 148.3 77.0 47.0
120 153 150.3 77.0 47.0
125 158 154.3 77.0 47.0
130 163 158.3 77.0 47.0
135 168 164.8 77.0 47.0
140 173 168.3 77.0 47.0
145 178 173.3 77.0 47.0
150 183 180.3 77.0 47.0
